Descriere produs
-
VIADRUS U 22 D este un cazan din fonta cu schimbatorul de
caldura format din 4 pana la 10 elementi ce lucreaza la presiune de pana la
4 bar, si foloseste drept combustibil lemn, cocs sau carbune.
-
Unul din avantaje cazanului este acela ca poate fi incarcata cu lemne de
dimensiuni mari, diametru
maxim de 280 mm.
-
Utilizarea altor materiale combustibile in afara celor enumarate mai sus (ex.
materiale plastice)
este interzisa.
-
Corpul cazanului este asamblat din elementele
cu ajutorul niplelor, integritatea fiind asigurata cu bolturi
de ancoraj. Asamblarea sectiunilor duce la formarea camerei de combustie, a
celei de eliminare a cenusii
si a schimbatorului de caldura.
-
Camera de combustie are o geometrie specifica
care obliga gazele
calde sa aiba un traseu cat mai lung marind astfel randamentul de transfer
termic.

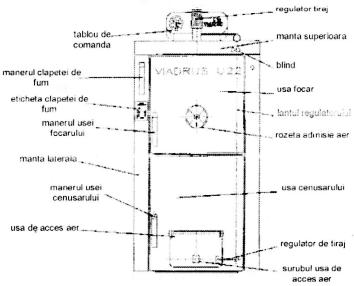

ELEMENTE DE CONTROL
SI SIGURANTA
-
Clapetul de fum controleaza debitul de gaze arse eliminate prin camin.
-
Usa de acces aer de pe usa cenusarului controleaza debitul de oxigen necesar
arderii.
-
Rozeta de aer controleaza alimentarea secundara de aer in camera de combustie.
-
Capacul de pe racordul de gaze arse permite indepartarea impuritatilor depuse
din fum.
-
Termomanometrul permite masurarea temperaturii si presiunii agentului termic.
Caracteristici tehnice
|
Date tehnice
|
|
NR. DE PIESE ALE SCHIMBATORULUI DE CALDURA |
|
CARACTERISTICA |
UM |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Putere nominala |
kW |
11.7 |
17.5 |
23.3 |
29.1 |
34.9 |
40.7 |
46.5 |
52.3 |
58.1 |
|
Volum incalzire |
m3 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
Continut apa |
l |
26.8 |
31.5 |
36.2 |
40.9 |
45.6 |
50.3 |
55.0 |
59.7 |
64.4 |
|
Greutate |
kg |
195 |
232 |
268 |
304 |
342 |
380 |
418 |
456 |
494 |
|
Diametru cos fum |
mm |
156 |
156 |
156 |
156 |
156 |
156 |
156 |
176 |
176 |
|
Inaltime* Latime |
mm |
1004 * 520 |
|
Adancime |
mm |
560 |
655 |
750 |
845 |
940 |
1035 |
1130 |
1225 |
1320 |
|
Kcal/h |
kcal |
10062 |
15050 |
20038 |
25026 |
30014 |
35002 |
39818 |
44978 |
49966 |
|
Temp. agentului (recomandata) |
Grade C |
60 - 90 |
|
Presiune de lucru |
Mpa |
4 |
|
Volumul vasului de expansiune |
l |
15 |
22 |
29 |
36 |
43 |
50 |
57 |
65 |
72 |
|
Sectiunea conductei |
toli |
3/4 |
3/4 |
3/4 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Schimbator |
|
format din 4 – 10 piese |
| Randament |
|
83 % |
|
COMBUSTIBIL |
PUTERE CALORICA |
CONSUM |
|
kcal/kg |
kg/h |
|
Lemn esenta tare (stejar, fag, etc.) |
7,200 |
2.38 |
|
Lemn esenta moale (tei, brad, etc.) |
5,800 |
2.96 |
|
Carbune |
5,180 |
3.32 |
|
Cocs |
6,700 |
2.56 |
|
Viadrus
U 22
1 an garanţie |
|
